探索与齿条传动系统的计算及其基础知识，是机械设计领域中的一项至关重要的任务。这些系统在确保机械传动的精确度和效率方面发挥着核心作用，特别是在那些对精度和可靠性要求极高的应用场合。从基础的齿形设计到复杂的强度计算和寿命预测，每一步都离不开深厚的理论支撑和严谨的工程实践。本文旨在为读者提供一份详尽的指南，引领大家从精密齿轮齿条传动的基本概念出发，逐步深入到计算方法的核心，从而理解其背后的科学原理，并掌握如何将这些原理应用于实际的设计和分析之中。
齿轮，作为传递旋转运动和扭矩的关键机械部件，广泛应用于各类机械和设备之中。掌握齿轮的基础知识，对于设计、制造和应用齿轮系统而言至关重要。齿轮齿条传动的基本原理在于通过齿轮与齿条的相互啮合，实现旋转运动与直线运动之间的转换。而传动比，这一关键参数，则决定了输入轴与输出轴之间的转速关系。
在齿轮齿条传动系统中，涉及到一系列的基本参数计算。这些参数包括齿数、模数、压力角以及齿顶圆、齿根圆和分度圆等几何尺寸。此外，传动比的计算也是不可或缺的一环，它反映了速度和扭矩变化的程度。同时，齿面和齿形的分析也是传动计算中的重要内容，它们直接影响到齿轮传动的性能和寿命。
齿形，即齿轮齿廓的形状，是齿轮设计中的关键要素。常见的齿形包括渐开线齿形和摆线齿形，其中渐开线齿形在现代齿轮设计中应用最为广泛。
在计算齿轮齿条的几何尺寸时，我们需要考虑齿顶圆直径、齿根圆直径和基圆直径。这些尺寸的计算依赖于齿数、模数以及特定的系数，如齿顶高系数和顶隙系数。
此外，齿轮齿条的承载能力也是设计过程中的重要考量。这涉及到根据齿轮的工作条件（如转速、载荷和润滑情况）选择合适的许用应力，并通过计算来校核齿轮的强度是否满足要求。
在设计阶段，我们还需要关注材料选择、热处理、精度要求以及润滑和冷却措施。材料方面，精密齿轮和齿条齿轮通常选用不锈钢或S45C等具有特定性能的钢材，以满足不同的应用需求。热处理则是为了提高齿轮的硬度和耐磨性。精度要求则直接影响传动的平稳性和效率。最后，适当的润滑和冷却措施对于确保齿轮的长寿命和性能稳定性至关重要。
SCM440（铬钼合金钢）
SCM440是一种含碳量为40%的中碳合金钢，其中含有铬和钼等元素。与S45C相比，其强度更高。通过调质或高频淬火处理，可以进一步提升其硬度，使其适用于制造各种齿轮。
在机械设计中，齿轮扮演着传递旋转运动、扭矩或改变旋转速度的关键角色。为了准确理解和设计齿轮及齿轮齿条传动系统，我们必须掌握一系列的基本术语、尺寸和换算关系。这些知识将帮助我们更好地应对齿轮设计中的各种挑战。
在齿轮设计中，大小是一个至关重要的参数。国际标准化机构ISO规定，齿轮大小的单位应使用模数来量化。然而，除了模数，还有其他方式可以表示齿轮的大小。
模数，作为齿轮设计的基础参数，代表了齿轮齿顶圆直径与齿数之间的比例。它不仅是齿轮尺寸的核心单位，更是确保不同齿轮能够相互啮合的关键。例如，模数M=1对应的齿距P为1416，而模数M=2时，齿距P则为2832。通过模数与圆周率的乘积，我们可以轻松计算出齿距，即相邻两齿间的长度。

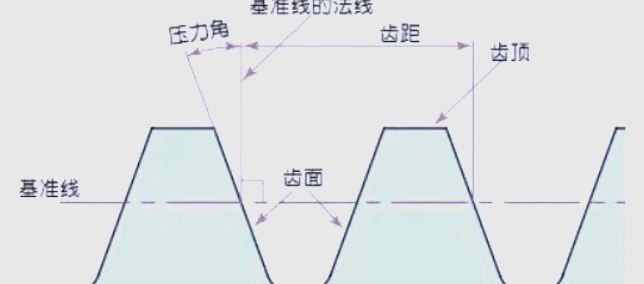

此外，压力角也是描述齿轮齿廓形状的关键几何参数。它定义了齿轮啮合时齿面接触线与切线方向的夹角，对齿轮的强度、寿命以及传动效率和噪音水平产生直接影响。在齿轮设计和强度计算中，压力角扮演着不可或缺的角色。通常，压力角(a)设定为20°，但需注意，客户图纸中有时也会采用5°、15°或5°等不同角度。
齿数，用符号 (Z) 表示，指的是齿轮上齿的总数。这一参数在齿轮设计和性能分析中占据核心地位，它直接关系到齿轮的尺寸、传动比以及运行特性。齿数的选择需综合考虑齿轮传动系统的各项要求，如传动比、尺寸约束、预期负载以及生产成本等。同时，齿数对齿轮直径和传动比有着决定性的影响。
共同构成了齿轮设计的三大基石。基于这些参数，我们可以进一步推导出齿轮各部分的尺寸。接下来，我们将探讨齿轮的另外两个关键尺寸：齿高和齿厚。齿轮的高度主要取决于模数(m)，而齿高(h)则是指从齿顶到齿根的垂直距离，它等于齿顶高(ha)与齿根高(hf)之和。
是指从齿轮的齿顶到分度线（或称为中线）的垂直距离。在齿轮设计中，分度线是用于计算齿条尺寸的重要基准线。通常，齿顶高ha设定为模数（m）的00倍。
则代表从齿根到分度线的距离。与齿顶高相似，它也受到模数的影响，且通常取值为模数的25倍。
是齿轮设计中另一个关键参数，它基于齿距（P）的一半进行计算。值得注意的是，齿距P本身也与模数有关，即P等于π乘以模数。

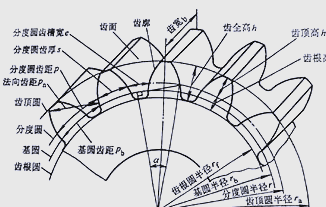

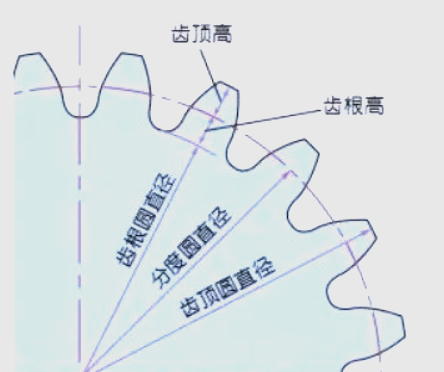

在介绍了这些基本参数后，我们接下来将聚焦于直齿齿轮和齿条。直齿齿轮的分度圆直径（d）是决定其大小的关键参数，它可以通过模数（m）和齿数（Z）的乘积来计算，即d=zm。同时，齿顶圆直径（da）和齿根圆直径（df）也是重要的尺寸参数，分别通过在分度圆直径的基础上加减模数来获得。
在此，我们讨论了齿顶圆和齿根圆，这两者是可直接观察到的实际齿轮特征。然而，分度圆，这一在齿轮设计中至关重要的假设圆，在实际齿轮上并无法直接目睹。它主要的作用是用于确定齿轮的整体尺寸。
斜齿轮相较于直齿齿轮，其强度更高，同时产生的噪音和振动也较小。但值得注意的是，斜齿轮在轴向上会产生一定的推力，这是其不可避免的缺点。此外，我们还将探讨端面模数（mt）与法向模数（mn）之间的关系，其关系式为：mt=mn/cosb。
分度圆直径的计算公式为：d = zmn/cosb。随着我们对精密齿轮与齿条传动系统的深入探讨，我们逐渐认识到这些知识不仅仅是理论上的抽象概念，而是实际工程设计中不可或缺的基石。通过掌握这些计算方法和基础知识，设计师和工程师们能够更精确、高效地完成设计，从而打造出性能卓越、耐久性强的机械系统。
